除6E、6S、6U，，，，，五代卡外，，，，，其他六代卡均支持
。。。。
。

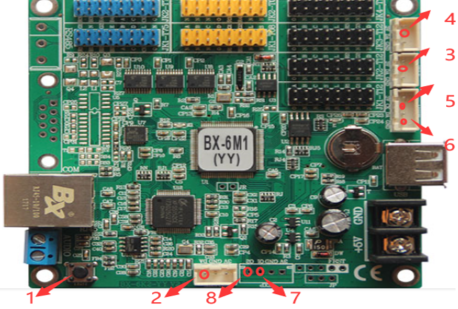

下图以 6M1-YY 为例

1. Test（下文称 Test）

2. REMOTE 的 DA（下文称 REMOTE）

3. HUMI 的 DA（下文称 HUMI）

4. TEMP 的 DA（下文称 TEMP）

5. LIGHT 的 CK（下文称 LIGHT CK）

6. LIGHT 的 DA（下文称 LIGHT DT）

7. EXP 的 01（下文称 EXP1）

8. EXP 的 02（下文称 EXP2）

一、电平触发

1）简单逻辑

在简单逻辑控制控制中，，，，，只允许一个管脚电平为闭合信号
。。。。
。

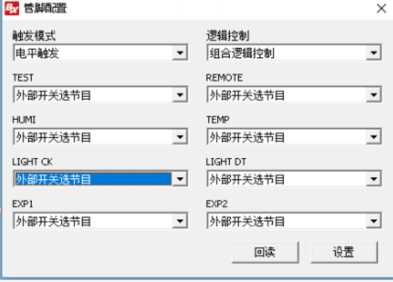

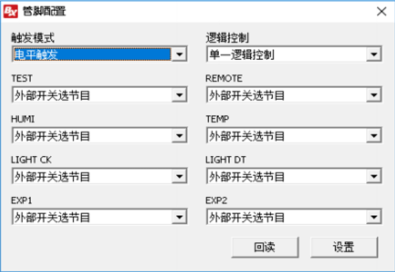

若是把所有管脚设置成外部开关选节目，，，，，如图：

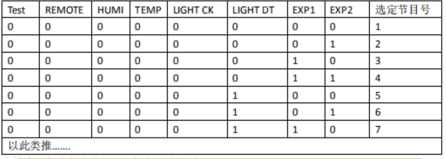

那么控制器逻辑为

表格中 1 代表闭合信号，，，，，0 代表开路信号

*在没有管脚选中的状态，，，，，旧版本黑屏处置惩罚，，，，，新版本修改为轮播其他节目

2）组合逻辑控制

在组合逻辑控制控制中，，，，，允许多个管脚电平为闭合信号

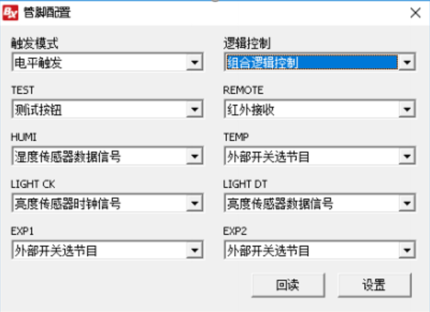

若是把所有管脚设置成外部开关选节目，，，，，如图

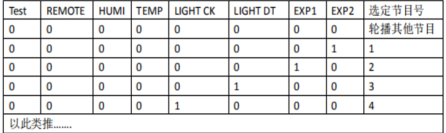

那么控制逻辑为

表格中 1 代表闭合信号，，，，，0 代表开路信号

若是我们只使用 TEMP 管脚和 EXP1 和 EXP2，，，，，如下图

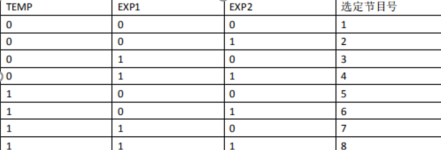

那么控制逻辑为

表格中 1 表闭合信号，，，，，0 表开路信号

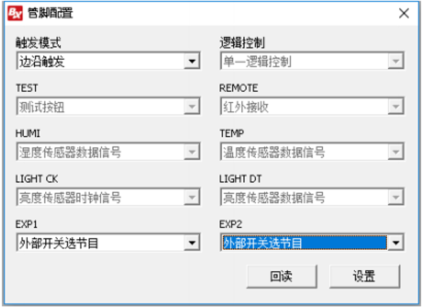

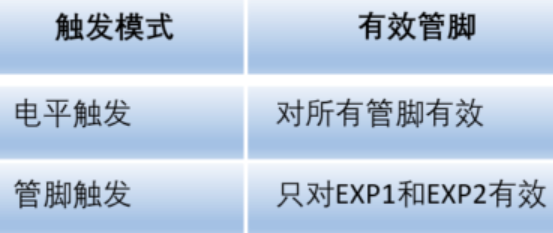

二、边沿触发

边沿触发只对 EXP1 和 EXP2 有用，，，，，其中 EXP1 是上一个节目，，，，，EXP2 是下一个节目
。。。。
。（差别型号控制卡可能 EXP1 是下一个节目，，，，，EXP2 是上一个节目）
。。。。
。其中上升沿有用，，，，，也就是，，，，，统一个管脚先有一次闭合信号，，，，，距离时间大于 20ms 后开路信号，，，，，并且开路信号维持 20ms以上，，，，，体现选中一次
。。。。
。

目今播放最大节目号，，，，，再切换下一个节目，，，，，会切换到最小的节目号
。。。。
。目今播放最小节目号，，，，，再切换上一个节目，，，，，会切换到最大的节目号

例如，，，，，目今播放节目 6
。。。。
。

1、EXP1 管脚先有一次闭合信号，，，，，距离时间大于 20ms 后是开路信号，，，，，并且开路信号维持 20ms 以上，，，，，控制卡切换到节目 7
。。。。
。

2、EXP2 管脚先有一次闭合信号，，，，，距离时间大于 20ms 后是开路信号，，，，，并且开路信号维持 20ms 以上，，，，，控制卡切换到节目 5
